【厂家小课堂】触摸一体机的工作原理

返回列表发布日期:2018-07-03 08:42    | 加入收藏关注:-


红外及光学是目前最常见的触摸技术,这两类触摸技术是可以做很大、多点触摸、精准度也可以满足日常教学应用。所以红外触摸技术或光学触摸技术是当前大尺寸触摸一体机的首选。下面触控一体机厂家深圳熙雅盟小编就简单的给大家介绍下红外触摸技术的原理:

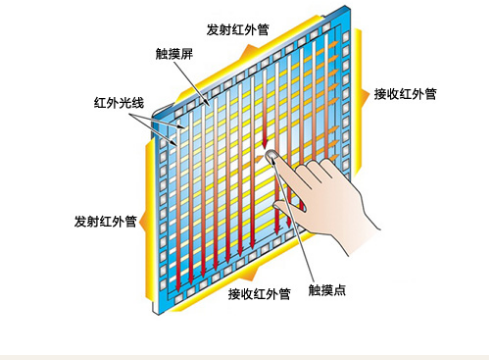

红外触摸屏是利用X,Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触摸屏在显示器的前面安装一个电路板外框,电路板在屏幕四边排布红外线发射管和红外接收管,一一对应成交叉的红外矩阵。用户在触摸屏幕时,手指就会挡住经过该位置的红外线,因而可以判断出触摸点在屏幕的位置。


红外触摸屏,是高度集成的电子线路整合产品。红外触摸屏包含一个完整的整合控制电路,和一组高精度、抗干扰红外发射管和一组红外接收管,交叉安装在高度集成的电路板上的两个相对的方向,形成一个不可见的红外线光栅。内嵌在控制电路中的智能控制系统持续地对二极管发出脉冲形成红外线偏震光束格栅。当触摸物体如手指等进入光栅时,便阻断了光束。智能控制系统便会侦察到光的损失变化,并传输信号给控制系统,以确认X轴和Y轴坐标值。


光学触摸技术工作原理


由密布在显示区四周红外接收和发射对管形成水平和垂直方向的扫描网格,形成一个扫描平面网,当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时,就可以通过被阻挡的水平和垂直方向的红外线位置确定X,Y坐标,实现坐标的定位。


在显示区域的一边设置两个固定距离的CCD线阵探测器和红外发射器,对准显示区域。在显示区域的另外三边设置可以反射光线的反射膜,当有物体在显示区域中挡住光线传播路径时,在线阵CCD检测到的光带中会出现无反光区域,分布在两个角的CCD分别检测到的遮挡区域反应在线阵CCD的对应区域,根据对应的区域计算出物体在显示区域的位置,是一种交叉点测试定位方式。
